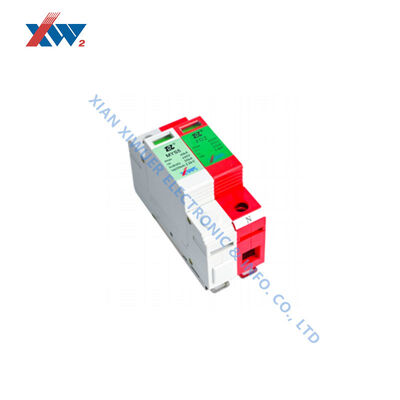

TT Sistema TN Dispositivo di protezione da sovratensione modulare 1 Scaricatore di tensione monofase per linea elettrica a 1 circuito

Progettato per sistemi TT e TN, questo dispositivo di protezione contro le sovratensioni 1P+NPE utilizza un circuito 1+1 per proteggere le linee L-N e N-PE a 230V. Gestisce una corrente di scarica nominale di 20kA e massima di 40kA, con protezione fino a 1,5kV e tempo di risposta di 25ns. L'unità su guida DIN da 35mm si adatta ai quadri TN-S.

Panoramica del prodotto

Il Dispositivo di protezione contro le sovratensioni (SPD) serie MYS5-385/20-1P+NPE è un dispositivo di protezione contro i fulmini e le sovratensioni ad alte prestazioni specificamente progettato per sistemi di distribuzione dell'energia a bassa tensione. Questo prodotto è rigorosamente conforme agli standard EN 61643-11 e IEC 61643-11, classificandosi come dispositivo di protezione contro le sovratensioni di Classe 2 / Classe II (Tipo 2). Presenta una configurazione di cablaggio 1P+NPE con una tensione AC nominale di 230V (50/60Hz). Protegge efficacemente le linee L-N e N-PE, rendendolo adatto per sistemi TN-S monofase e altri sistemi di messa a terra, fornendo una barriera affidabile di protezione contro i fulmini per le apparecchiature a valle.

Eccellenti prestazioni di protezione elettrica

In termini di parametri elettrici fondamentali, questa serie dimostra eccezionali capacità di scarica e limitazione della tensione. La corrente di scarica nominale (In, 8/20μs) sia per le linee L-N che N-PE è fino a 20kA, e la corrente di scarica massima (Imax) raggiunge i 40kA, consentendogli di resistere facilmente a forti sovratensioni da fulmini o impatti di sovratensione della rete elettrica. Per quanto riguarda il livello di protezione della tensione, il polo L-N è controllato a ≤1,9kV, mentre il polo N-PE è basso come ≤1,5kV, garantendo che la tensione residua sia soppressa entro un intervallo di sicurezza. Inoltre, il prodotto presenta tempi di risposta estremamente rapidi: ≤25ns per L-N e ≤100ns per N-PE. Conduce e scarica rapidamente nel momento in cui si verifica una sovratensione transitoria, salvaguardando le apparecchiature sensibili.

Robusto design fisico e adattabilità ambientale

Il design di questa serie SPD considera pienamente i requisiti di installazione delle scatole di distribuzione industriali e civili. Il prodotto utilizza il montaggio standard su guida DIN da 35mm (secondo EN 60715). L'alloggiamento è realizzato in materiale termoplastico conforme alla classificazione di resistenza alla fiamma UL 94 V-0, con un grado di protezione IP20, rendendolo adatto per installazioni interne. Ha un ampio intervallo di temperatura operativa e può funzionare stabilmente in ambienti estremi da -40°C a +70°C. Per il cablaggio, supporta sezioni di conduttori da 1,5mm² a 35mm² (filo trefolato) / 25mm² (filo flessibile). I terminali utilizzano viti M5 con una coppia raccomandata di 3,0Nm±10%, e presentano una chiara finestra di indicazione dello stato operativo e di guasto bicolore verde/rossa per un comodo controllo e manutenzione di routine.

Monitoraggio intelligente e vantaggi differenziati (versione NS)

Questa serie offre due modelli opzionali: la versione standard (MYS5-385/20-1P+NPE) e la versione con segnalazione remota intelligente (MYS5-385/20-1P+NPE (NS)). Entrambi sono completamente identici nei parametri fondamentali di protezione contro i fulmini, ma la versione (NS) è inoltre dotata di un terminale di segnalazione remota con un contatto di commutazione flottante. Questa interfaccia di segnalazione remota supporta una capacità di commutazione AC di 125VAC/1A e una capacità di commutazione DC di 30VDC/0,5A (sezione del cavo di collegamento: 0,2mm², vite M2, coppia 0,25Nm). Attraverso questa funzione di segnalazione remota, il personale operativo e di manutenzione può trasmettere in remoto lo stato di guasto dell'SPD (come degrado o malfunzionamento) a un sistema di monitoraggio o a un dispositivo di allarme, realizzando una gestione intelligente e remota delle apparecchiature di protezione contro i fulmini. Questo è particolarmente adatto per scenari con requisiti estremamente elevati per l'affidabilità del sistema, come stazioni base non presidiate e armadi di controllo per l'automazione industriale.
