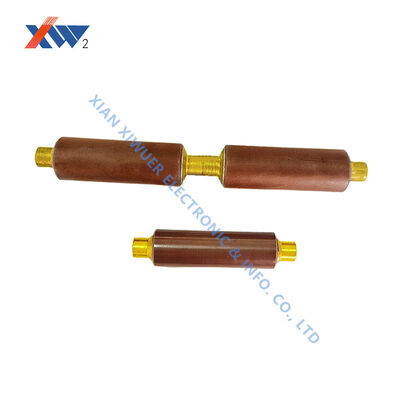

Vergine di condensatore ceramico ad alta tensione (VDIS Ceramics) per sistemi a 3,6 kV – 40,5 kV con scarica parziale ultra-bassa e elevata resistenza all'isolamento

  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
Luogo di origine XIAN, CINA
Marca XIWUER
Certificazione ISO9001,ISO14001,ISO45001,CCC
Numero di modello CT8-2-24kV-500pF
Quantità di ordine minimo 100
Prezzo Negoziabile
Imballaggi particolari Cartone
Tempi di consegna 25~30 giorni lavorativi
Termini di pagamento L/C, T/T
Capacità di alimentazione 3.000.000 di pezzi all'anno
Dettagli
Tipo di montaggio Attraverso il buco Valutazione della tensione 2000v
Intervallo di temperatura di lavoro 50℃~+125℃ Capacità Da 10pF a 1μF
Dimensione T: 22,0 mm Resistenza di tensione 70kV, 50Hz ·1min
Voltaggio da 100 V a 10 kV Losse dielettrico 1V, ℃ 1KHz (20-25) < 0,0040
Vita 10 anni Applicazioni Alimentatori ad alta tensione, circuiti a impulsi, apparecchiature mediche
Nome prodotto Condensatore ceramico ad alta tensione Filo conduttore Φ0.48mm
Applicazione glassa, pittura, silicato di biossido di zirconio Capacità a 1V, 1kHz, ℃ 150PF±10% (di 20-25)
Terminazione Stagno/Piombo o Senza Piombo
Lasciate un messaggio
Descrizione di prodotto
Barre di condensatori ceramici (ceramiche VDIS) per dispositivi di indicazione di presenza ad alta tensione | 3,6 kV–40,5 kV
Panoramica del prodotto

Le nostre alte prestazioniaste di condensatori ceramici (ceramica VDIS)sono componenti principali progettati con precisione per dispositivi di indicazione di presenza ad alta tensione (VPIS/VDIS) in quadri di media tensione (MT). Progettate per soddisfare i severi requisiti dei sistemi da 3,6 kV a 40,5 kV, queste aste garantiscono un rilevamento accurato della tensione con scariche parziali ultra-basse, resistenza di isolamento stabile e funzionamento affidabile a lungo termine.

Realizzate con materiali dielettrici ceramici di alta qualità, le nostre aste VDIS offrono valori di capacità costanti, bassa perdita dielettrica ed eccellente stabilità della temperatura, rendendole ideali per assemblaggi di apparecchiature MV sia interne che esterne.

Caratteristiche principali
  • Intervallo di tensione:Da 3,6 kV a 40,5 kV, che copre tutte le comuni applicazioni MT
  • Scarica parziale ultrabassa: ≤ 10pC alle tensioni di prova specificate (fino a 5pC a 1,1× tensione nominale)
  • Perdita dielettrica estremamente bassa: ≤ 0,0040 (testato a 1kHz, 1V)
  • Elevata resistenza di isolamento: ≥ 1,0×10⁵ MΩ (1 V CC / 1 min)
  • Eccellente capacità di resistenza agli impulsi di fulmine (fino a 185 kV di picco)
  • Caratteristiche di temperatura: disponibili serie 2D4 (Y5T), 2B4 (Y5P), DL
  • Opzioni di filettatura personalizzata: M4, M5, M6, M8, M10, M12, M16
  • Dimensioni personalizzate e valori di capacità disponibili su richiesta
  • Conforme aDL/T538-2006EJB/T10305-2001standard
Applicazioni
  • Dispositivi di segnalazione presenza alta tensione (VPIS/VDIS)
  • Sensori di tensione capacitivi e divisori di tensione
  • Quadri di media tensione (MT), unità principali ad anello (RMU) e armadi
  • Trasformatori di misura in fusione epossidica
  • Sistemi di distribuzione dell'alimentazione 3,6 kV / 7,2 kV / 12 kV / 24 kV / 40,5 kV
Specifiche tecniche
Parametro Dettagli
Tensione nominale 3,6 kVAC, 7,2 kVAC, 12 kVAC, 24 kVAC, 40,5 kVAC
Intervallo di capacità nominale Da 4pF a 500pF (personalizzabile)
Perdita dielettrica ≤ 0,0040 (1kHz, 1V ±0,2V)
Resistenza di isolamento ≥ 1,0×10⁵ MΩ (1 V CC / 1 min)
Scarico parziale ≤ 10pC / ≤ 5pC (alle tensioni di prova specificate)
Resistenza agli impulsi dei fulmini Da 40 kV a 185 kV (onda 1,2/5μs)
Norma di prova DL/T538-2006, JB/T10305-2001
