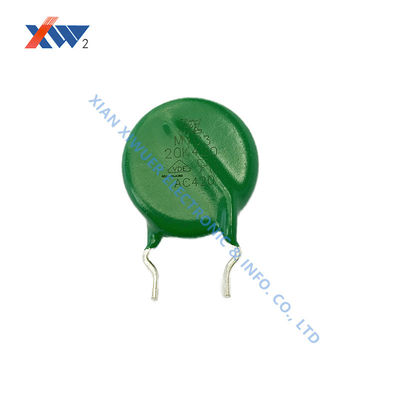

MYG3 10K 420 Varistor di ossido metallico con rivestimento in resina di silicone e caratteristiche bi-direzionali simmetriche V/I per la protezione dalle sovratensioni
Dettagli
| Applicazione | Protettori contro le crisi | Tensione nominale 0,1 mA (V) | 680 ((612~748) |
|---|---|---|---|
| Intervallo di temperatura operativa | -40℃~+85℃ | Dimensione | D14*H18 |
Descrizione di prodotto
MYG3 10K 420 Varistori generali di ossido metallico per protettori da sovratensioni
MYG3 10K 420 Varistor di ossido metallico generale
Un varistor di ossido metallico o MOV è il componente circolare blu o arancione che si può comunemente individuare sul lato dell'ingresso CA di qualsiasi circuito di alimentazione.Il metallo ossido varistor può essere considerato come un altro tipo di resistenza variabile che può variare la sua resistenza in base alla tensione applicata attraverso di essoQuando una corrente elevata passa attraverso un MOV, il suo valore di resistenza diminuisce e agisce come un corto circuito.per proteggere i circuiti da picchi di alta tensioneIn questo articolo, impareremo di più sul MOV Working e su come usarlo nei tuoi progetti per proteggere i tuoi circuiti da picchi di tensione.Impareremo anche le proprietà elettriche di MOV e come selezionare un MOV in base alle esigenze di progettazione.
Caratteristiche
- Rivestimento in resina di silicone
- Corrente a bassa perdita
- Caratteristiche V/ bidirezionali e simmetriche
- Intervallo di temperatura di funzionamento: bassa temperatura: -40°C, alta temperatura: +85°C/+105°C
Applicazione
L'immagine sottostante mostra come utilizzare MOV nel circuito elettronico.
Quando la tensione è entro i limiti nominali la resistenza del MOV sarà molto elevata e quindi tutti i flussi di corrente attraverso il circuito e nessun flusso di corrente attraverso il MOV.Ma quando si verifica un picco di tensione nella tensione principaleQuesta alta tensione ridurrà il valore di resistenza del MOV a un valore molto basso, rendendolo simile a un short.
Questo costringe una grande corrente a fluire attraverso il MOV che potrebbe far saltare il fusibile e scollegare il circuito dalla tensione della rete.Durante i picchi di tensione l'alta tensione difettosa tornerà ai valori normali molto presto, in questi casi, la durata del flusso di corrente non sarà sufficientemente alta da far saltare il fusibile e il circuito ritorna al normale funzionamento quando la tensione diventa normale.Ogni volta che viene rilevato un picco il MOV disconnette il circuito momentaneamente interrompendosi e danneggiandosi con alta corrente ogni voltaQuindi se trovate un MOV danneggiato in qualsiasi circuito di alimentazione è probabilmente perché il circuito ha attraversato molti picchi di tensione.
Stile di guida
| Codice | Configurazione |
|---|---|
| A | lunghezza retta |
| B | Esterno |
| C | Verticale stretta |
| D | diretto corto |
| E | Esterno, lungo e stretta |
| F | All'interno, ridotto |
Specifiche tecniche
| Serie | Parte n. | Voltaggio nominale V0,1mA ((V) | Tensione massima ammissibile ACr.m.s ((V) | Max. tensione ammissibile DC ((V) | Max. Tensione di fissaggio Vc(V | Max. Corrente di picco Ip ((A) | Potenza nominale (W) | Energia 10/1000 μs (J) | Energia 2 ms (J) | Corrente massima 1 volta (A) | Corrente massima 2 volte (A) | Capacità 1 kHz (pF) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MIG3 | 10K420+△□ | 680 ((612~748) | 420 | 560 | 1120 | 63.0 | 0.4 | 11.2 | 8.0 | 2500 | 1250 | 190 |
Nota:+=UL 1449 File E321175(S) --Dispositivo di protezione da sovratensioni, □=UL 1449 File E181155(N) --Applicazione transversale, △=C--UL per CSA C22.2 File E321175(S) Dimensione in mm
Dimensioni
| Serie | Parte n. | Dmax | H | A | Wmax |
|---|---|---|---|---|---|
| MIG3 | 10K420 | 7.5 | - | - | - |
