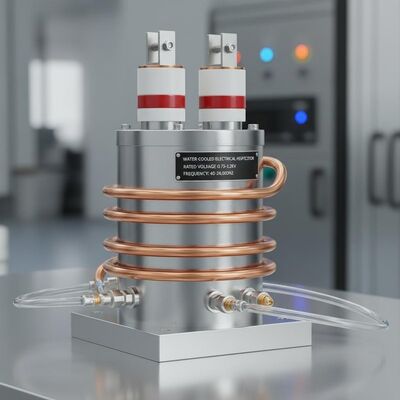

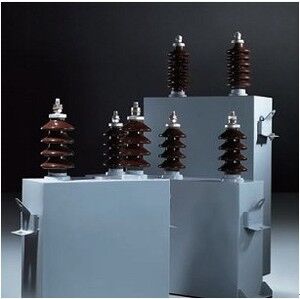

Condensatore elettrico di riscaldamento raffreddato ad acqua con tensione nominale 0,75-1,2 kV e frequenza 40-24.000 Hz per applicazioni ad alta tensione
| Evidenziare | Condensatore di riscaldamento elettrico raffreddato ad acqua,Condensatore ceramico ad alta tensione con tensione nominale 0,75-1,2 kV |
||
|---|---|---|---|
- Deviazione della capacità: ±10%. Il rapporto tra il valore massimo e minimo di capacità per ogni fase e gruppo non deve superare 1.1.
- Tangente di perdita dielettrica tanδ (per dielettrico a film intero) a tensione nominale Un e 20°C:
- Un ≤ 1kV: tanδ ≤ 0.0015
- Un > 1kV: tanδ ≤ 0.0012
- Resistenza di isolamento: sopporta una tensione di prova di 1kV a frequenza di rete per 1 minuto tra i terminali e l'alloggiamento.
- La temperatura dell'acqua di raffreddamento in ingresso non deve superare i 30°C.
- Per condensatori con Qn ≤ 1000 kvar, portata d'acqua ≥ 4 L/min
- Per condensatori con Qn ≥ 1000 kvar, portata d'acqua ≥ 6 L/min
- Sovratensione operativa a lungo termine (non superiore a 4 ore nell'arco delle 24 ore) non deve superare 1.1Un.
- Sovracorrente operativa a lungo termine (incluse correnti armoniche) non deve superare 1.35In.
- Installazione interna, con altitudine non superiore a 1000m.
- La temperatura dell'aria ambiente nel sito di installazione e funzionamento non deve superare i 50℃.
- Sito di installazione esente da forti vibrazioni meccaniche, gas/vapori nocivi e polveri esplosive.
- I condensatori per riscaldamento elettrico raffreddati ad acqua RWM e RFM, a film intero, sono conformi a JB71
Utilizzati principalmente in sistemi di alimentazione AC controllabili o regolabili con una tensione nominale non superiore a 3.6kV e una frequenza compresa tra 40 e 24.000Hz. Progettati specificamente per migliorare il fattore di potenza in apparecchiature di riscaldamento a induzione, fusione e agitazione, o colata, nonché in applicazioni simili.
Il condensatore per riscaldamento elettrico è composto dai seguenti componenti principali:
- Nucleo: Il nucleo comprende più elementi paralleli. Ogni elemento del condensatore è avvolto con carta per condensatori (dielettrico) e conduttori in alluminio (piastre). Tutte le piastre degli elementi sporgono oltre il dielettrico. Una piastra è saldata a un tubo dell'acqua di raffreddamento, che si collega al perno di messa a terra o alla piastra di messa a terra sul coperchio, fungendo da terminale generale per tale piastra.
- La seconda piastra è isolata dalla cassa. Si collega alla barra collettrice tramite una piastra di collegamento ed è condotta all'esterno attraverso un manicotto in porcellana sul coperchio.
- Cassa: La cassa è rettangolare con occhielli di sollevamento saldati su entrambi i lati per la movimentazione. Il coperchio presenta un manicotto in porcellana con un'asta numerata e un perno di messa a terra o una piastra di messa a terra.
- I condensatori devono essere installati senza vibrazioni. È consentita l'installazione vicino a riscaldatori, a condizione che materiali non combustibili formino una solida parete divisoria attorno ai condensatori o che i condensatori siano alloggiati in armadi metallici separati.
- Per evitare danni ai tubi dell'acqua di raffreddamento dei condensatori, la temperatura ambiente nel sito di installazione non deve scendere al di sotto di ±2°C.
- I condensatori devono essere installati verticalmente (bocchettoni in porcellana rivolti verso l'alto). È severamente vietato spostare i condensatori dai loro bocchettoni in porcellana. Mantenere una distanza minima di 20 mm tra i condensatori.
- I collegamenti tra i tubi dell'acqua di raffreddamento dei condensatori e tra i tubi dell'acqua di raffreddamento e i tubi della fonte d'acqua devono utilizzare tubi flessibili in gomma. I tubi dell'acqua di raffreddamento possono essere collegati in serie, ma non più di tre condensatori. I tubi di scarico non devono essere coperti e devono essere posizionati in luoghi facilmente osservabili per monitorare lo scarico dell'acqua in ogni momento.
- La temperatura dell'acqua di raffreddamento in ingresso non deve superare i +30°C, e in uscita non deve superare i +35°C.
- Quando si collegano più tubi dell'acqua di raffreddamento in serie (non più di tre unità), regolare la pressione e la portata dell'acqua per controllare la differenza di temperatura tra l'acqua in ingresso e in uscita, assicurando che la temperatura in uscita non superi i +35°C. La pressione all'ingresso dell'acqua di raffreddamento non deve superare le 4 atmosfere.
- Se l'alimentazione idrica viene interrotta a causa di un guasto, scollegare immediatamente l'alimentazione elettrica del condensatore. Quando un condensatore viene messo fuori servizio a causa di un guasto, drenare completamente tutta l'acqua dai tubi dell'acqua di raffreddamento.
- Quando si utilizzano più terminali di gruppo in parallelo sul condensatore, impiegare piastre di collegamento flessibili. Il terminale di uscita principale deve essere collegato dalla piastra di collegamento flessibile, non da alcun terminale di gruppo individuale. L'area della sezione trasversale della piastra di collegamento non deve essere inferiore a 2.5 cm².
- Se la tensione di linea supera la tensione nominale del condensatore, regolare il numero di condensatori collegati in serie o collegare i terminali dei condensatori che operano in serie in parallelo.
| N. Seriale | Modello | Tensione Nominale Un/kV | Capacità Nominale Qn/kvar | Frequenza Hz/kHz | Capacità Nominale Cn/μF |
|---|---|---|---|---|---|
| 1 | RFM0.75-360-0.5S | 0.75 | 360 | 0.5 | 4x50.9 |
| 2 | RFM0.75-750-0.5S | 0.75 | 750 | 0.5 | 6x70.7 |
| 3 | RFM1.0-750-0.5S | 1.0 | 750 | 0.5 | 6x39.8 |
| 4 | RFM1.1-750-0.5S | 1.1 | 750 | 0.5 | 6x32.9 |
| 5 | RFM1.2-750-0.5S | 1.2 | 750 | 0.5 | 6x27.6 |
| 6 | RFM0.375-180-1S | 0.375 | 180 | 1.0 | 4x50.9 |
| 7 | RFM0.375-360-1S | 0.375 | 360 | 1.0 | 6x67.9 |
| 8 | RFM0.5-180-1S | 0.5 | 180 | 1.0 | 4x28.6 |
| 9 | RFM0.5-360-1S | 0.5 | 360 | 1.0 | 4x57.3 |
| 10 | RFM0.75-360-1S | 0.75 | 360 | 1.0 | 4x25.5 |
| 11 | RFM0.75-640-1S | 0.75 | 640 | 1.0 | 4x45.3 |
| 12 | RFM0.75-750-1S | 0.75 | 750 | 1.0 | 4x53.1 |
| 13 | RFM0.75-1000-1S | 0.75 | 1000 | 1.0 | 6x47.2 |
| 14 | RFM1.0-360-1S | 1.0 | 360 | 1.0 | 4x14.3 |
| 15 | RFM1.0-750-1S | 1.0 | 750 | 1.0 | 4x29.8 |
| 16 | RFM1.0-1000-1S | 1.0 | 1000 | 1.0 | 4x39.8 |
| 17 | RFM1.2-360-1S | 1.2 | 360 | 1.0 | 4x9.95 |
| 18 | RFM1.2-750-1S | 1.2 | 750 | 1.0 | 4x20.7 |
| 19 | RFM1.2-1000-1S | 1.2 | 1000 | 1.0 | 4x27.6 |
| 20 | RFM0.75-750-2S | 0.75 | 750 | 2.0 | 4x26.5 |
| 21 | RFM0.75-1000-2S | 0.75 | 1000 | 2.0 | 6x23.6 |
| 22 | RFM1.0-750-2S | 1.0 | 750 | 2.0 | 4x14.9 |
| 23 | RFM1.0-1000-2S | 1.0 | 1000 | 2.0 | 6x13.3 |
| 24 | RFM1.2-750-2S | 1.2 | 750 | 2.0 | 4x10.4 |
| 25 | RFM1.2-1000-2S | 1.2 | 1000 | 2.0 | 6x9.21 |
| 26 | RFM0.375-360-2.5S | 0.375 | 360 | 2.5 | 4x40.7 |
| 27 | RFM0.375-750-2.5S | 0.375 | 750 | 2.5 | 6x56.6 |
| 28 | RFM0.5-360-2.5S | 0.5 | 360 | 2.5 | 4x22.9 |
| 29 | RFM0.5-750-2.5S | 0.5 | 750 | 2.5 | 6x31.8 |
| 30 | RFM0.5-1000-2.5S | 0.5 | 1000 | 2.5 | 6x42.4 |
| 31 | RFM0.75-360-2.5S | 0.75 | 360 | 2.5 | 4x10.2 |
| 32 | RFM0.75-750-2.5S | 0.75 | 750 | 2.5 | 4x21.2 |
| 33 | RFM0.75-1000-2.5S | 0.75 | 1000 | 2.5 | 6x18.9 |
| 34 | RFM0.375-360-4S | 0.375 | 360 | 4.0 | 4x25.5 |
| 35 | RFM0.375-640-4S | 0.375 | 640 | 4.0 | 6x30.2 |
| 36 | RFM0.375-750-4S | 0.375 | 750 | 4.0 | 6x35.4 |
| 37 | RFM0.5-360-4S | 0.5 | 360 | 4.0 | 4x14.3 |
| 38 | RFM0.5-750-4S | 0.5 | 750 | 4.0 | 6x19.9 |
| 39 | RFM0.5-1000-4S | 0.5 | 1000 | 4.0 | 6x26.5 |
| 40 | RFM0.75-360-4S |
