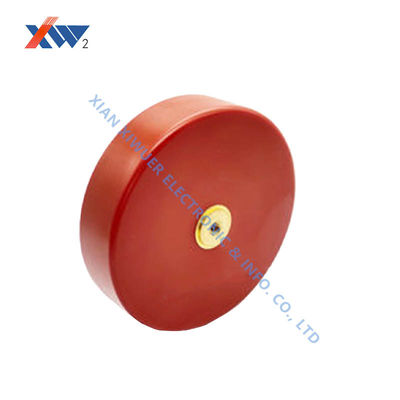

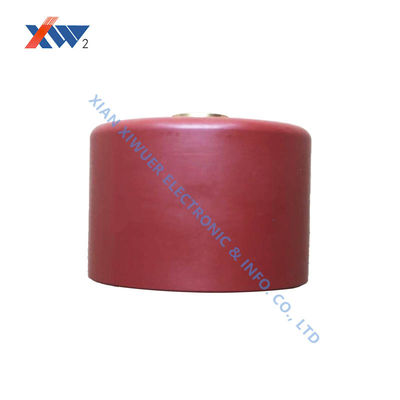

Il Pilastro Invisibile della Comunicazione tramite Portante su Linea Elettrica: Ridefinizione della Progettazione dell'Architettura del Sistema di Accoppiamento ad Alta Tensione

  • The Invisible Pillar of Power Line Carrier Communication: Redefining High-Voltage Coupling System Architecture Design
  • The Invisible Pillar of Power Line Carrier Communication: Redefining High-Voltage Coupling System Architecture Design
Luogo di origine XIAN, CINA
Marca XIWUER
Certificazione ISO9001,ISO14001,ISO45001
Quantità di ordine minimo 1pcs
Prezzo Negoziabile
Imballaggi particolari Cartone
Tempi di consegna 5-7 giorni
Termini di pagamento L/c, t/t
Capacità di alimentazione 4.000.000 pc all'anno

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Chatta: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Dissipazione ¥0.0040 Tensione di resistenza 1,5ur ● 1min
Resistenza all'isolamento ≧ 1,0 × 105MΩ
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Lasciate un messaggio
Descrizione di prodotto

Il Pilastro Invisibile della Comunicazione Power Line Carrier: Ridefinire la Progettazione dell'Architettura del Sistema di Accoppiamento ad Alta Tensione


Disegno:
Il Pilastro Invisibile della Comunicazione tramite Portante su Linea Elettrica: Ridefinizione della Progettazione dell'Architettura del Sistema di Accoppiamento ad Alta Tensione 0

Parametri:

N. Specifiche Dissipazione Tensione di tenuta Resistenza di isolamento Dimensione (mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1min








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 Tipo di isolatore 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16



Il Pilastro Invisibile della Comunicazione Power Line Carrier: Ridefinire la Progettazione dell'Architettura del Sistema di Accoppiamento ad Alta Tensione

Nelle architetture dei sistemi di comunicazione power line carrier, i condensatori a maniglia ad alta tensione sono molto più che semplici componenti passivi; sono cruciali per le prestazioni del sistema. Gli approcci progettuali tradizionali che trattano i condensatori come componenti autonomi sono obsoleti. I nostri condensatori a maniglia ad alta tensione, attraverso l'ottimizzazione a livello di sistema, ridefiniscono i limiti di prestazione delle unità di accoppiamento.

I moderni sistemi PLC affrontano sfide senza precedenti: aumento delle interferenze causate dalla congestione dello spettro, requisiti rigorosi per la trasmissione dati in tempo reale nelle smart grid e un ambiente rumoroso in deterioramento causato dall'integrazione di nuove fonti di energia. I nostri condensatori a maniglia ad alta tensione utilizzano la tecnologia dielettrica composita multistrato per ottenere caratteristiche di impedenza precise in specifiche bande di frequenza (come le bande CENELEC A/B o le bande FCC), sopprimendo efficacemente le interferenze fuori banda. Il nostro design brevettato di bilanciamento del campo elettrico affronta il problema delle scariche parziali dei condensatori tradizionali sotto impulsi ripidi, consentendo al sistema di mantenere un eccellente rapporto segnale-rumore in ambienti complessi con rumore di alimentazione.

Forniamo più che semplici condensatori; forniamo soluzioni complete per sistemi di accoppiamento. Attraverso la co-simulazione elettromagnetica-termica multifisica, ottimizziamo le caratteristiche di adattamento dei condensatori e dei filtri accoppiati, riducendo le perdite di disadattamento di impedenza nei progetti tradizionali di oltre il 60%. L'innovativa struttura di dissipazione del calore distribuita riduce l'aumento di temperatura del prodotto di 25°C quando funziona a pieno carico rispetto ai progetti tradizionali, garantendo la stabilità a lungo termine del sistema in ambienti ad alta temperatura.
