I condensatori per maniglie ad alta tensione sono fondamentali per i filtri di accoppiamento PLC.

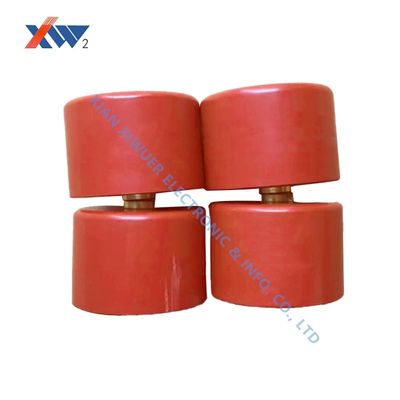

  • High-voltage doorknob capacitors are crucial for PLC coupling filters.

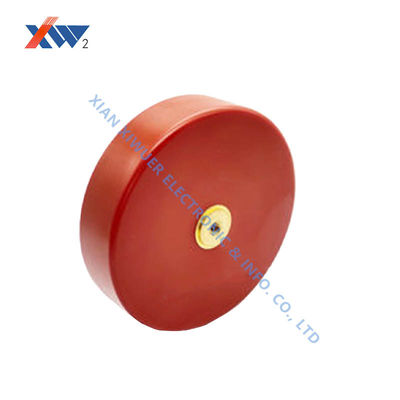

  • High-voltage doorknob capacitors are crucial for PLC coupling filters.
Luogo di origine XIAN, CINA
Marca XIWUER
Certificazione ISO9001,ISO14001,ISO45001
Quantità di ordine minimo 1pcs
Prezzo Negoziabile
Imballaggi particolari Cartone
Tempi di consegna 5-7 giorni
Termini di pagamento L/c, t/t
Capacità di alimentazione 4.000.000 pc all'anno
Dettagli
Dissipazione ¥0.0040 Tensione di resistenza 1,5ur ● 1min
Resistenza all'isolamento ≧ 1,0 × 105MΩ
Evidenziare

Condensatori a maniglia ad alta tensione per PLC

,

Condensatori a maniglia con alta tensione

,

Condensatori filtro di accoppiamento PLC
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Lasciate un messaggio
Descrizione di prodotto

I condensatori a maniglia ad alta tensione sono cruciali per i filtri di accoppiamento PLC.
Disegno:
I condensatori per maniglie ad alta tensione sono fondamentali per i filtri di accoppiamento PLC. 0

Parametri:

N. Specifiche Dissipazione Tensione di tenuta Resistenza di isolamento Dimensione (mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1min








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 Tipo di isolante 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5


Nei sistemi di comunicazione a portante su linea elettrica, il funzionamento coordinato dei filtri di accoppiamento e dei condensatori di accoppiamento è fondamentale. In quanto elemento di accoppiamento principale, le prestazioni dei condensatori a maniglia ad alta tensione determinano direttamente l'efficienza di trasmissione e la qualità del segnale dell'intero sistema di comunicazione. I nostri prodotti, attraverso un preciso controllo dei parametri elettrici e un design strutturale ottimizzato, offrono una soluzione perfetta per i sistemi PLC.

I filtri di accoppiamento devono svolgere due funzioni principali: adattamento dell'impedenza e selezione della banda di frequenza. Se il valore della capacità del condensatore di accoppiamento varia o le sue caratteristiche di temperatura sono scarse, il filtro si scorderà, con conseguente aumento della riflessione del segnale e dell'attenuazione della trasmissione. I nostri condensatori a maniglia ad alta tensione utilizzano un dielettrico ceramico di Classe I (serie N4700), garantendo una variazione di capacità inferiore a ±0,5% su un ampio intervallo di temperature, fornendo una base di reattanza capacitiva stabile per il filtro di accoppiamento. La loro stretta tolleranza di capacità (fino a ±5%) garantisce l'accuratezza delle caratteristiche della banda passante del filtro.

Nelle applicazioni pratiche, i nostri condensatori a maniglia ad alta tensione dimostrano vantaggi significativi: un basso fattore di dissipazione (tanδ ≤ 1×10⁻³) garantisce l'efficienza della trasmissione del segnale; l'elevata linearità previene la distorsione armonica; e un'eccellente capacità di tenuta agli impulsi, che consente loro di resistere alle sovratensioni da fulmine e alle sovratensioni di commutazione. Queste caratteristiche rendono i nostri prodotti particolarmente adatti a scenari applicativi esigenti come l'automazione della distribuzione della rete intelligente e il monitoraggio dell'alimentazione delle nuove stazioni energetiche.
