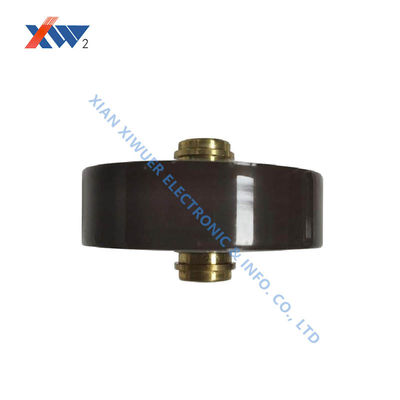

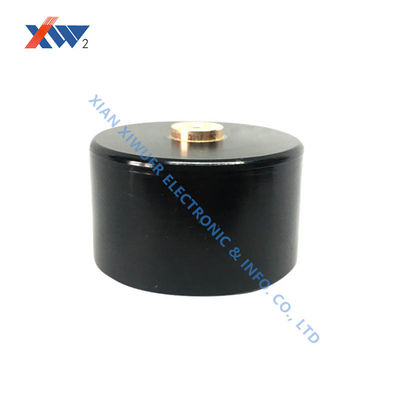

Condensatore a manopola ad alta tensione 20kV-2000pF 20kV-10000pF 20kV-18000pF per sistemi di accoppiamento PLC

  • 20kV-2000pF 20kV-10000pF 20kV-18000pF High Voltage Doorknob Capacitor for PLC Coupling Systems
  • 20kV-2000pF 20kV-10000pF 20kV-18000pF High Voltage Doorknob Capacitor for PLC Coupling Systems
Luogo di origine XIAN, CINA
Marca XIWUER
Certificazione ISO9001,ISO14001,ISO45001
Quantità di ordine minimo 1pcs
Prezzo Negoziabile
Imballaggi particolari Cartone
Tempi di consegna 5-7 giorni
Termini di pagamento L/c, t/t
Capacità di alimentazione 4.000.000 pc all'anno

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Chatta: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Dissipazione ¥0.0040 Tensione di resistenza 1,5ur ● 1min
Resistenza all'isolamento ≧ 1,0 × 105MΩ
Evidenziare

20kV-2000pF Condensatore ad alta tensione per maniglia

,

Condensatore di accoppiamento PLC 20kV-10000pF

,

20kV-18000pF HV Capacitore ceramico
Lasciate un messaggio
Descrizione di prodotto
Condensatori a maniglia ad alta tensione per sistemi di accoppiamento PLC
I sistemi di accoppiamento per comunicazioni su linee elettriche ad alta tensione sono apparecchiature essenziali per l'implementazione delle comunicazioni su portante su linea elettrica. Questi sistemi accoppiano in modo efficiente i segnali di comunicazione ad alta frequenza, isolando al contempo in modo sicuro l'alta tensione di frequenza di rete.
Condensatore a manopola ad alta tensione 20kV-2000pF 20kV-10000pF 20kV-18000pF per sistemi di accoppiamento PLC 0
Specifiche tecniche
N. Specifica Dissipazione Tensione di tenuta Resistenza di isolamento Dimensione (mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1min








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 Isolatore tipo 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5
Caratteristiche e vantaggi principali
Nei sistemi PLC, i condensatori a maniglia ad alta tensione fungono da "selettori di frequenza" e "barriere di isolamento" indispensabili nel circuito di accoppiamento, affrontando due sfide fondamentali:
  • Resistono alle tensioni di linea da diverse migliaia a decine di migliaia di volt per garantire la sicurezza assoluta delle apparecchiature di comunicazione back-end
  • Ottengono una trasmissione del segnale a basse perdite all'interno della gamma di frequenza portante (tipicamente 40-500 kHz)
I nostri condensatori a maniglia ad alta tensione sono caratterizzati da un dielettrico ceramico specializzato e da un processo di incapsulamento in resina epossidica sottovuoto che garantisce:
  • Prestazioni di isolamento stabili su livelli di tensione di 35-500 kV
  • Bassa resistenza serie equivalente (ESR) e bassa induttanza (ESL) per un'eccellente risposta in frequenza
  • Eccezionale stabilità termica (variazione di capacità di ±2% da -40°C a +85°C)
  • Affidabilità a lungo termine in ambienti difficili
Come componente fondamentale nel circuito di accoppiamento, i nostri condensatori a maniglia ad alta tensione svolgono i doppi compiti di isolamento ad alta tensione e accoppiamento ad alta frequenza, garantendo il funzionamento stabile dei sistemi PLC in varie condizioni.
