Condensatori a maniglia ad alta tensione personalizzati per applicazioni di misura UHV e a impulsi con specifiche 20kV-2000pF 30kV-1000pF 40kV-150pF

  • Customized High Voltage Doorknob Capacitors for UHV Measurement and Pulse Applications with 20kV-2000pF 30kV-1000pF 40kV-150pF Specifications
  • Customized High Voltage Doorknob Capacitors for UHV Measurement and Pulse Applications with 20kV-2000pF 30kV-1000pF 40kV-150pF Specifications
  • Customized High Voltage Doorknob Capacitors for UHV Measurement and Pulse Applications with 20kV-2000pF 30kV-1000pF 40kV-150pF Specifications
Luogo di origine XIAN, CINA
Marca XIWUER
Certificazione ISO9001,ISO14001,ISO45001
Numero di modello CT8-2-150KV-820PF
Quantità di ordine minimo 1pcs
Prezzo Negoziabile
Imballaggi particolari Cartone
Tempi di consegna 5-7 giorni
Termini di pagamento L/c, t/t
Capacità di alimentazione 4.000.000 pc all'anno

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Chatta: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Evidenziare

20kV-2000pF Condensatore ad alta tensione per maniglia

,

Condensatore HV per maniglia della porta 30kV-1000pF

,

Condensatore a maniglia ceramico 40kV-150pF
Lasciate un messaggio
Descrizione di prodotto
Soluzioni personalizzate - Misura UHV e Applicazioni a Impulsi: Condensatori a maniglia ad alta tensione
Condensatori a maniglia ad alta tensione personalizzati per applicazioni di misura UHV e a impulsi con specifiche 20kV-2000pF 30kV-1000pF 40kV-150pF 0
Specifiche tecniche
N. Specifiche Dissipazione Tensione di tenuta Resistenza di isolamento Dimensione (mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1min








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 Tipo di isolatore 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5
Applicazioni di misura e impulso UHV
Le reti elettriche UHV (Ultra-High Voltage) e la misurazione della potenza a impulsi pongono esigenze estreme sui divisori di tensione:
  • I divisori di tensione CC richiedono condensatori con una resistenza di isolamento estremamente elevata (≥105 MΩ) per sopprimere la deriva causata dalla dispersione CC.
  • I divisori di tensione d'impulso richiedono una risposta in nanosecondi e una bassa induttanza per acquisire accuratamente l'onda di fulmine completa (1,2/50μs) o l'onda tagliata (2-5μs).
Utilizzando condensatori a maniglia personalizzati (ad esempio, tensione di 500 kV, 500 pF ±5%, ESL <15nH), i divisori di tensione della serie ZSRCF possono raggiungere una precisione di misurazione CA ±1,5% e CC ±0,5%, sostituendo i voltmetri elettrostatici ad alta tensione.

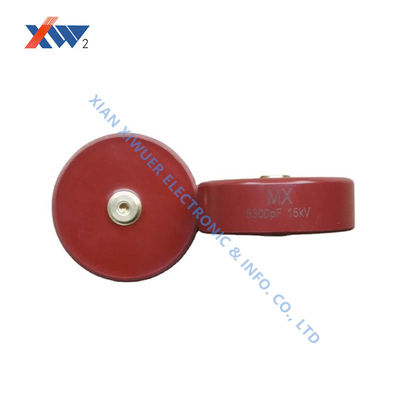

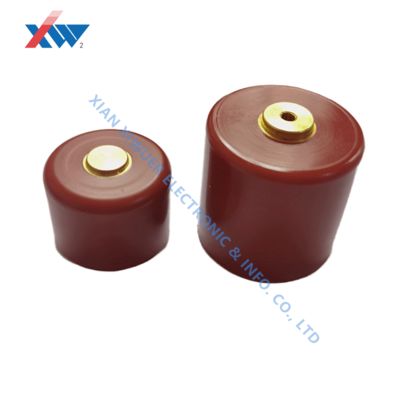

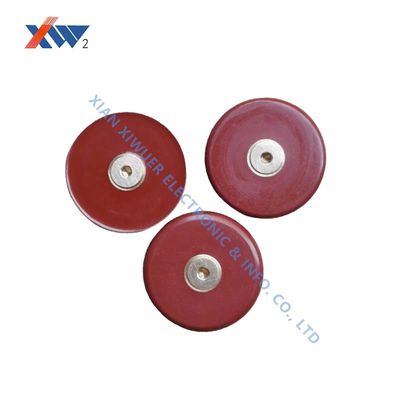

Condensatori a maniglia ad alta tensione personalizzati per applicazioni di misura UHV e a impulsi con specifiche 20kV-2000pF 30kV-1000pF 40kV-150pF 1 Condensatori a maniglia ad alta tensione personalizzati per applicazioni di misura UHV e a impulsi con specifiche 20kV-2000pF 30kV-1000pF 40kV-150pF 2 Condensatori a maniglia ad alta tensione personalizzati per applicazioni di misura UHV e a impulsi con specifiche 20kV-2000pF 30kV-1000pF 40kV-150pF 3
