20kV-2000pF 30kV-1000pF 40kV-150pF Capacitore di maniglia di porta ad alta tensione e condensatore di maniglia di porta per arrester i fulmini

Nome

20kV-2000pF 30kV-1000pF 40kV-150pF Capacitore di maniglia di porta ad alta tensione e condensatore di maniglia di porta per arrester i fulmini

Marchio:	XIWUER
Numero di modello:	CT8-2-30KV-2700PF
MOQ:	1pcs
Prezzo:	Negoziabile
Termini di pagamento:	L/c, t/t
Capacità di fornitura:	4.000.000 pc all'anno

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

XIAN, CINA

Certificazione:

ISO9001,ISO14001,ISO45001

Imballaggi particolari:

Cartone

Capacità di alimentazione:

4.000.000 pc all'anno

Evidenziare:

20kV-2000pF Condensatore ad alta tensione per maniglia

,

30kV-1000pF condensatore a maniglia

,

Capacitore ceramico HV da 40 kV a 150 pF

Descrizione del prodotto

Condensatori a maniglia ad alta tensione: Guida alla selezione

Guida completa per la scelta del condensatore a maniglia giusto per il tuo sistema di scaricatori di fulmini.

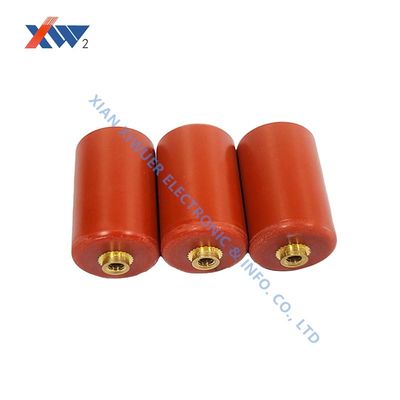

High Voltage Doorknob Capacitor product photo

Specifiche tecniche

N.	Specifiche	Dissipazione	Tensione di tenuta	Resistenza di isolamento	Dimensione (mm)
1	20kV-2000pF	≦0.0040	1.5Ur_● 1min	≧1.0×105MΩ	D	H	L	D	M
2	20kV-10000pF				45	19	23	12	5
3	20kV-18000pF				65	15	19	12	5
4	30kV-1000pF				80	17	25	12	5
5	30kV-2700pF				45	24	32	12	4
6	30kV-12000pF				60	20	28	12	4
7	40kV-150pF				20	33	41	8	4
8	40kV-500pF				28	33	41	8	4
9	40kV-7500pF				80	24	29	12	6
10	40kV-10000pF				80	22	26	16	5
11	50kV-1000pF				50	30	34	12	4
12	50kV-1000pF				32	27	31	16	5
13	50kV-5600pF				80	31	35	16	5
14	60kV-1500pF				50	31	34	12	5
15	60kV-3000pF				65	32	35	16	5
16	100kV-500pF				50	54	58	12	5
17	100kV-2000pF				51	32	35	16	5
18	Tipo di isolante 100kV-1500pF				68	36	40	16	5
19	150kV-820pF				65	95	100	12	5
20	200kV-600pF				50	90	94	16	5

Criteri di selezione per i condensatori per scaricatori di fulmini

Una selezione impropria del condensatore può compromettere l'integrità del sistema di protezione. Considera questi parametri critici:

Tensione nominale: Dovrebbe superare la tensione di esercizio continua massima (Uc) del sistema del 20% (ad esempio, 520 V+ per sistemi a 480 V)
Valore di capacità e resistenza agli impulsi: Seleziona in base all'energia di scarica richiesta (intervallo 100pF-0,1µF) con capacità per la corrente di scarica nominale (20kA/8/20µs)
Bassa induttanza serie equivalente (ESL): ≤20nH per evitare ritardi nella risposta agli impulsi
Adattabilità ambientale: Tenuta IP68 per aree costiere, compensazione dell'altitudine (riduzione dell'1% Uc per 100 m sopra i 2000 m), design resistenti alle vibrazioni per turbine eoliche

High Voltage Doorknob Capacitor application diagram

High Voltage Doorknob Capacitor technical illustration

High Voltage Doorknob Capacitor installation example
