Condensatori ad alta tensione della maniglia della porta

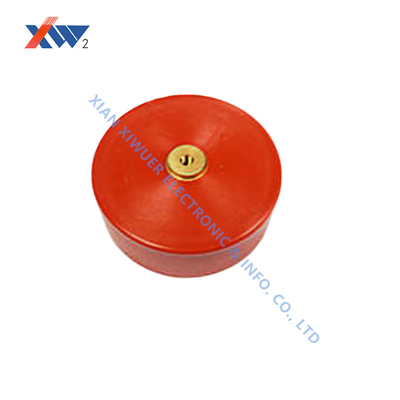

Condensatore a manopola ad alta tensione 40kV 7500pF 80mm D 24mm H

Marchio:	XIWUER
Numero di modello:	40kv-7500pf
MOQ:	1 pezzo
Prezzo:	Negoziabile
Termini di pagamento:	L/c, t/t
Capacità di fornitura:	4.000.000 pc all'anno

Detail Information

Descrizione del prodotto

Detail Information

Luogo di origine:

XIAN, SHANNXI CINA

Certificazione:

ISO9001,ISO14001,OHSAS18001

Dissipazione:

¥0.0040

Tensione di resistenza:

1,5ur ● 1min

Resistenza all'isolamento:

≧ 1,0 × 105MΩ

Dimensione (mm):

D: 80 | H: 24 | L: 29 | D: 12 | M: 6

Imballaggi particolari:

Cartone

Capacità di alimentazione:

4.000.000 pc all'anno

Evidenziare:

condensatore ceramico ad alta tensione 40kV

Condensatore a manopola da 7500pF

Condensatore ad alta tensione da 80mm

Descrizione del prodotto

Condensatore ceramico ad alta tensione 40kV 7500pF 80mm D 24mm H

Panoramica del prodotto

I condensatori ceramici ad altissima tensione sono componenti essenziali per applicazioni industriali specializzate, offrendo alta tensione di tenuta, basse perdite e prestazioni eccezionali in scenari di corrente di picco elevata e scarica a impulsi rapidi.

Applicazioni principali

Apparecchiature a impulsi e laser
Sistemi di imaging medicale
Macchinari per la lavorazione industriale
Trasmissione di potenza e infrastrutture energetiche
Ricerca scientifica e applicazioni industriali specializzate

Specifiche tecniche

N.	Specifica	Dissipazione	Tensione di tenuta	Resistenza di isolamento	Dimensioni (mm)
1	20kV-2000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:19 \| L:23 \| D:12 \| M:5
2	20kV-10000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:15 \| L:19 \| D:12 \| M:5
3	20kV-18000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:17 \| L:25 \| D:12 \| M:5
4	30kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:24 \| L:32 \| D:12 \| M:4
5	30kV-2700pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:60 \| H:20 \| L:28 \| D:12 \| M:4
6	30kV-12000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:19 \| L:23 \| D:12 \| M:5
7	40kV-150pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:74 \| H:18 \| L:26 \| D:12 \| M:5
8	40kV-500pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:28 \| H:33 \| L:41 \| D:8 \| M:4
9	40kV-7500pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:24 \| L:29 \| D:12 \| M:6
10	40kV-10000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:22 \| L:26 \| D:16 \| M:5

Linee guida per la selezione

I condensatori ceramici ad alta tensione richiedono un'attenta selezione e manipolazione. Considerare questi fattori critici:

Margine di tensione: La tensione di esercizio deve essere significativamente inferiore alla tensione nominale, tenendo conto delle condizioni di picco degli impulsi
Gestione termica: Una corretta dissipazione del calore è essenziale per applicazioni ad alta frequenza/alta corrente
Caratteristiche di frequenza: Le prestazioni variano in base al materiale dielettrico - consultare le specifiche dettagliate
Conformità di sicurezza: Tutti i progetti, l'installazione e il funzionamento devono seguire rigorose normative di sicurezza da parte di personale qualificato
