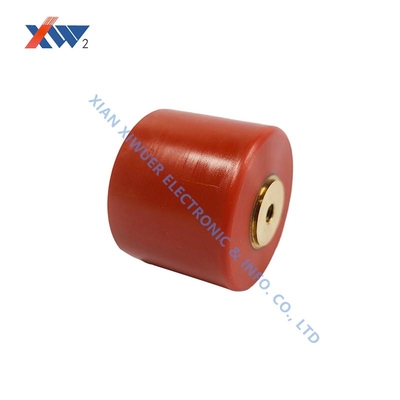

20kV 10000pF Condensatore ceramico ad alta tensione 65x15mm

Marchio:	XIWUER
Numero di modello:	20kv-10000pf
MOQ:	1 pezzo
Prezzo:	Negoziabile
Termini di pagamento:	, L/c, t/t
Capacità di fornitura:	4.000.000 pc all'anno

Detail Information

Descrizione del prodotto

Detail Information

Luogo di origine:

XIAN, SHANNXI CINA

Certificazione:

ISO9001,ISO14001,OHSAS18001

Dissipazione:

¥0.0040

Tensione di resistenza:

1,5ur ● 1min

Resistenza all'isolamento:

≧ 1,0 × 106MΩ

Dimensione (mm):

65*15*19*12*5

Imballaggi particolari:

Cartone

Capacità di alimentazione:

4.000.000 pc all'anno

Evidenziare:

Condensatore ceramico ad alta tensione da 20 kV

Condensatore ceramico da 10000 pF 65x15 mm

condensatore ad alta tensione con garanzia

Descrizione del prodotto

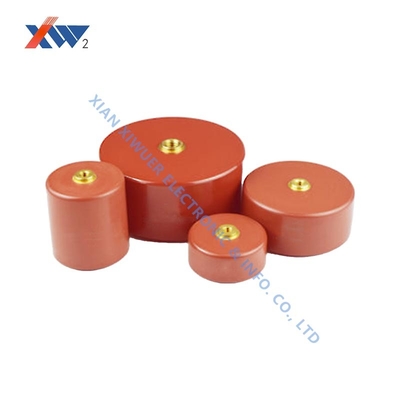

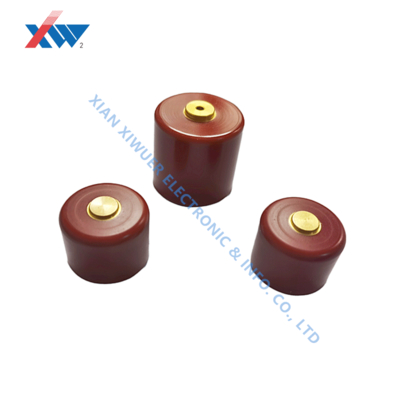

Condensatore ceramico ad alta tensione 20kV 10000pF

I condensatori ceramici ad altissima tensione sono componenti essenziali per applicazioni industriali specializzate, offrendo alta tensione di tenuta, basse perdite e prestazioni eccezionali in scenari di corrente di picco elevata e scarica a impulsi rapidi.

Applicazioni principali

Apparecchiature a impulsi e laser
Sistemi di imaging medicale
Macchinari per la lavorazione industriale
Trasmissione di potenza e infrastrutture energetiche
Ricerca scientifica e applicazioni industriali specializzate

Specifiche tecniche

N.	Specifica	Dissipazione	Tensione di tenuta	Resistenza di isolamento	Dimensioni (mm)
1	20kV-2000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:19 \| L:23 \| D:12 \| M:5
2	20kV-10000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:15 \| L:19 \| D:12 \| M:5
3	20kV-18000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:17 \| L:25 \| D:12 \| M:5
4	30kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:24 \| L:32 \| D:12 \| M:4
5	30kV-2700pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:60 \| H:20 \| L:28 \| D:12 \| M:4
6	30kV-12000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:19 \| L:23 \| D:12 \| M:5
7	40kV-150pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:74 \| H:18 \| L:26 \| D:12 \| M:5
8	40kV-500pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:28 \| H:33 \| L:41 \| D:8 \| M:4
9	40kV-7500pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:24 \| L:29 \| D:12 \| M:6
10	40kV-10000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:22 \| L:26 \| D:16 \| M:5
11	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:30 \| L:34 \| D:12 \| M:4
12	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:32 \| H:27 \| L:31 \| D:16 \| M:5
13	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:31 \| L:35 \| D:16 \| M:5
14	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:31 \| L:34 \| D:12 \| M:5
15	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:32 \| L:35 \| D:16 \| M:5
16	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:54 \| L:58 \| D:12 \| M:5
17	100kV-2000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:51 \| H:32 \| L:35 \| D:16 \| M:5
18	100kV-1500pF (tipo isolante)	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:68 \| H:36 \| L:40 \| D:16 \| M:5
19	150kV-820pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:95 \| L:100 \| D:12 \| M:5
20	200kV-600pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:90 \| L:94 \| D:16 \| M:5

Linee guida per la selezione

I condensatori ceramici ad alta tensione richiedono un'attenta selezione e manipolazione. Considerare questi fattori critici:

Margine di tensione: La tensione di esercizio deve essere significativamente inferiore alla tensione nominale, tenendo conto delle condizioni di picco degli impulsi
Gestione termica: Una corretta dissipazione del calore è essenziale per applicazioni ad alta frequenza/alta corrente
Caratteristiche di frequenza: Le prestazioni variano in base al materiale dielettrico: consultare le specifiche dettagliate
Conformità di sicurezza: Tutti i progetti, l'installazione e il funzionamento devono seguire rigorose normative di sicurezza da parte di personale qualificato
