40.5kV Alta tensione condensatore ceramico Corpo 10pF Resistere alla tensione 115kVAC/5min Impulso di fulmine kV1.2/5μs 185
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Chatta: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Tensione nominale | 40.5kV | Capacità nominale (pF) | 10 |
|---|---|---|---|
| Intervallo di capacità nominaleFrequenza di prova 1 kHz + 20%Tensione di prova 1 V + 0,2 V | 8.5~11.5 | Resistere alla tensione ((In olio isolante) | 115kVAc/5min |
| Scarico parziale | 44.5kVAC≤5pC | Impulso di fulmine kV1.2/5μs | 185 |
| Evidenziare | 10pF di condensatore ceramico,Rame centrale di condensatore in ceramica 115 kVAC,Scala centrale del condensatore in ceramica |
||
Descrizione di prodotto

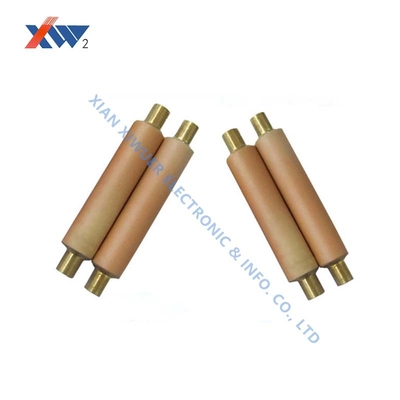

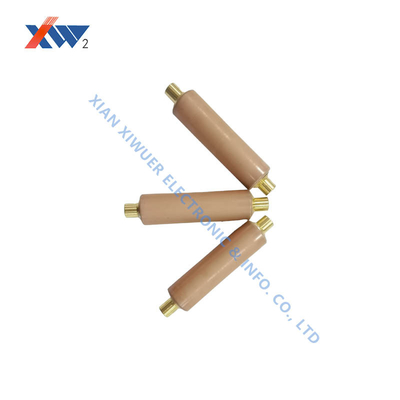

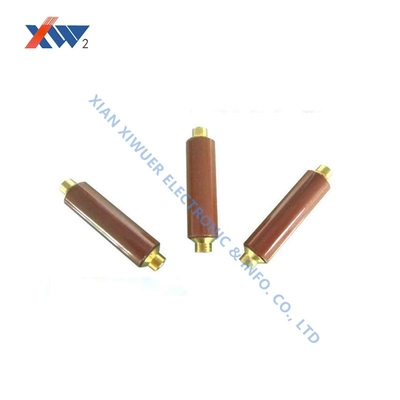

Asta del nucleo del condensatore ceramico ad alta tensione 40,5 kV 10 pF
Specifiche tecniche
| Attributo | Valore |
|---|---|
| Tensione nominale | 40,5 kV |
| Capacità nominale (pF) | 10 |
| Gamma di capacità nominale (Frequenza di prova: 1 kHz ±20%, Tensione di prova: 1 V ±0,2 V) | 8,5~11,5 |
| Tensione di tenuta (in olio isolante) | 115 kV CA/5 min |
| Scarica parziale | 44,5 kV CA ≤5 pC |
| Impulso di fulmine kV 1,2/5 µs | 185 |
Caratteristiche principali
- Tensione nominale: 40,5 kV CA
- Capacità nominale: 10 pF
- Gamma di capacità: 8,5~11,5 pF
- Tensione di tenuta: 115 kV CA/5 min in olio isolante
- Scarica parziale: ≤5 pC a 44,5 kV CA
- Impulso di fulmine: 185 kV (1,2/5 µs)
Aree di applicazione
Interruttore sottovuoto (nucleo dell'interruttore)
Le aste del nucleo ceramico metallizzato (a base di allumina) fabbricano cavità per interruttori sottovuoto, fornendo tenute ermetiche e isolamento elettrico per l'interruzione di corrente ad alta tensione. Le applicazioni includono interruttori automatici per miniere e sistemi di protezione dei generatori.
Dispositivo di visualizzazione dal vivo
Utilizzato in sistemi di alimentazione da 10 kV-40,5 kV per fornire un'indicazione in tempo reale dello stato del conduttore ad alta tensione, interruttori automatici (tipi SF6 e sottovuoto), scaricatori di sovratensione e trasformatori di misura, garantendo la sicurezza dell'operatore.
Parametri tipici: intervalli di capacità 10 pF-230 pF (ad esempio, 90 pF a 24 kV), con tensione di tenuta di 68 kV (frequenza di rete) e 125 kV (impulso di fulmine).
Applicazioni in ambienti difficili
Apparecchiature industriali ad alta temperatura: supporta e isola forni e riscaldatori elettrici, resistendo a temperature superiori a 1000°C senza deformazioni.
Sistemi di protezione dalla corrosione: guarnizioni di valvole e pompe in apparecchiature petrolchimiche resistono alla corrosione da acidi, alcali e sale.
Apparecchiature mediche e a semiconduttore: passanti ceramici per dispositivi impiantabili (ad esempio, pacemaker) e componenti di passaggio del segnale elettrico in camere a vuoto per la produzione di chip.
Istruzioni per l'uso
- Scarica parziale ≤5 pC a 1,1 volte la tensione nominale (salvo diversa specifica)
- Conforme a DL/T538-2006 (Dispositivo di indicazione della presenza di alta tensione)
- Dimensioni personalizzate disponibili su richiesta
- Proteggere da danni, umidità e contaminazione
- Conforme a JBT10305-2001 (Condizioni tecniche per l'isolatore a palo di materiale organico in apparecchiature ad alta tensione da 3,6 kV-40,5 kV)
- Per aree inferiori a 100 metri o aree ad alta quota, specificare nelle note dell'ordine
