Asta centrale per condensatore ceramico ad alta tensione con scarica parziale di 26,4 kV e tenuta a 70 kVAC/5min in olio isolante
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Chatta: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Tensione nominale | 24KV | Capacità nominale (pF) | 150 |
|---|---|---|---|
| Intervallo di capacità nominaleFrequenza di prova 1 kHz + 20%Tensione di prova 1 V + 0,2 V | 125~180 | Resistere alla tensione ((In olio isolante) | 70kVAc/5min |
| Scarico parziale | 26.4kVAC≤5pC | Impulso di fulmine kV1.2/5μs | 125 |
| Evidenziare | Condensatore ceramico 70 kVAC/5min,Condensatore ceramico in olio isolante,Condensatore ceramico con scarica parziale di 26 |
||
Descrizione di prodotto

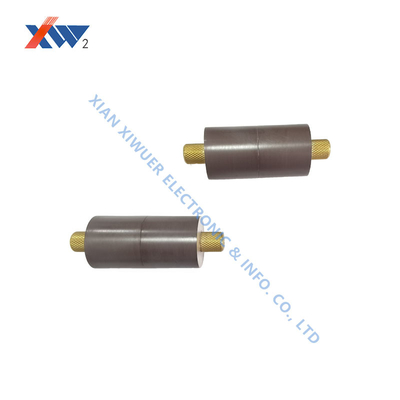

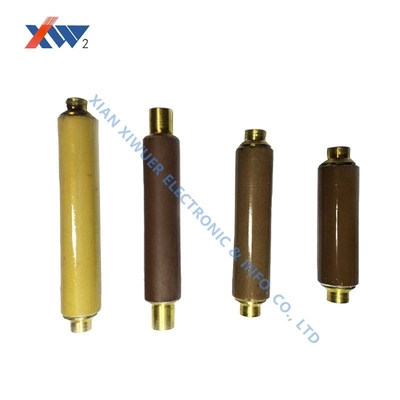

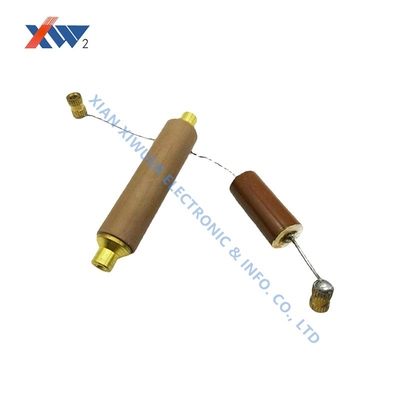

Rame centrale del condensatore ceramico ad alta tensione 24kV 150pF
Specifiche tecniche
| Attributo | Valore |
|---|---|
| Tensione nominale | 24 kV 150 pF |
| Capacità nominale (pF) | 150 |
| Intervallo di capacità nominale (Frequenza di prova: 1kHz±20%, tensione di prova: 1V±0,2V) |
125~180 |
| Resistere alla tensione (in olio isolante) | 70kVAC/5min |
| Discarico parziale | 26.4kVAC ≤5pC |
| Impulso di fulmine kV 1,2/5μs | 125 |
Caratteristiche chiave
- Tensione nominale: 24 kVAC
- Capacità nominale: 150 pF
- Intervallo di capacità: 125~180pF (a 1kHz±20%, 1V±0.2V)
- Resistere tensione: 70kVAC per 5 minuti in olio isolante
- Scarica parziale: ≤ 5 pC a 26,4 kVAC
- Impulso di fulmine: 125kV (1.2/5μs)
Aree di applicazione
Interruttore a vuoto (nucleo dell'interruttore):Le barre di ceramica metallizzate (a base di allumina) vengono utilizzate per la produzione di cavità di interruttore a vuoto, che forniscono una tenuta stagna e un isolamento elettrico per l'interruzione della corrente ad alta tensione.Le applicazioni includono interruttori di circuito minerari e sistemi di protezione dei generatori.
Dispositivo di visualizzazione in diretta:utilizzato in sistemi di alimentazione da 10 kV a 40,5 kV per fornire indicazioni in tempo reale dello stato del conduttore ad alta tensione, interruttori (SF6 e tipi a vuoto), arrester fulmini e trasformatori strumentali,garantire la sicurezza degli operatori.
Parametri tipici:La capacità varia da 10pF-230pF (ad esempio, 90pF a 24kV), con tensione di resistenza di 68kV (frequenza di potenza) e 125kV (impulso di fulmine).
Istruzioni d'uso
- Discarica parziale non superiore a 5 pC a 1,1 volte la tensione nominale, salvo diversa indicazione
- Risponde alla norma DL/T538-2006 (dispositivo di indicazione della presenza dell'alta tensione)
- Dimensioni personalizzate su richiesta
- Occorre prestare particolare attenzione per evitare danni, umidità e contaminazione
- Risponde alla norma JB/T10305-2001 (Condizioni tecniche per il post isolante di materiale organico in apparecchiature ad alta tensione da 3,6 kV a 40,5 kV)
Per gli impianti situati a meno di 100 metri di altitudine o in zone ad alta quota, specificare nelle note d'ordine.
