24kV 50pF Alta tensione condensatore ceramico Core Rod
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Chatta: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Tensione nominale | 24kv 50pF | Capacità nominale (pF) | 50pF |
|---|---|---|---|
| Intervallo di capacità nominale | 1V+0,2V:45~50 | Resistere alla tensione ((In olio isolante) | 70kVAc/5min |
| Scarico parziale | 26,4 kVCA≤10pC | Impulso di fulmine kV1.2/5μs | 125 |
| Evidenziare | Condensatore ceramico ad alta tensione 24 KV,condensatore ceramico ad alta tensione 50pF,Capacitore ceramico ad alta tensione |
||
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Descrizione di prodotto

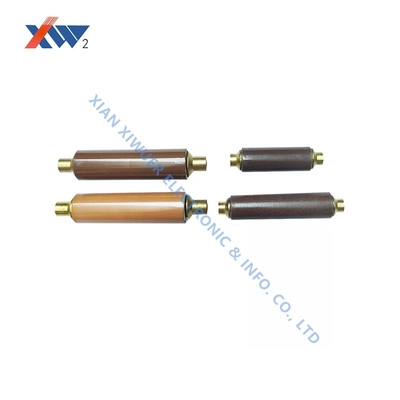

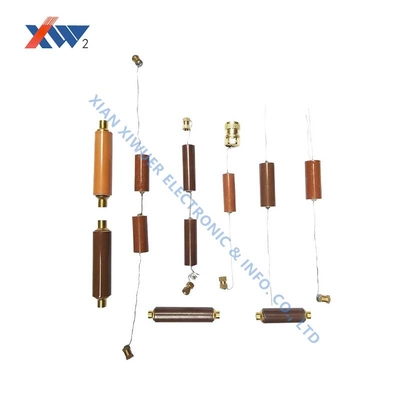

Asta centrale in ceramica per condensatore ad alta tensione 24kV 50pF
Specifiche tecniche
| Attributo | Valore |
|---|---|
| Tensione nominale | 24kV 50pF |
| Capacità nominale (pF) | 50pF |
| Intervallo di capacità nominale Frequenza di prova: 1kHz+20% Tensione di prova |
1V+0.2V:45~50 |
| Tensione di tenuta (nell'olio isolante) | 70kVAC/5min |
| Scarica parziale | 26.4kVAC≤10pC |
| Impulso di fulmine kV1.2/5μs | 125 |
Caratteristiche principali
- Tensione nominale: 24kVAC
- Capacità nominale: 50pF
- Intervallo di capacità nominale: 45~50 a 1kHz+20% frequenza di prova
- Tensione di tenuta: 70kVAC/5min in olio isolante
- Scarica parziale: ≤10pC a 26.4kVAC
- Impulso di fulmine: 125kV (1.2/5μs)
Aree di applicazione
Interruttore a vuoto (nucleo dell'interruttore): Le aste centrali in ceramica metallizzata (a base di allumina) vengono utilizzate per produrre cavità per interruttori a vuoto, fornendo tenuta stagna e isolamento elettrico per l'interruzione di corrente ad alta tensione. Le applicazioni includono interruttori automatici per miniere e sistemi di protezione dei generatori.
Dispositivo di visualizzazione dal vivo: Utilizzato nei sistemi di alimentazione da 10kV-40.5kV per fornire un'indicazione in tempo reale dello stato del conduttore ad alta tensione, degli interruttori automatici (tipi SF6 e a vuoto), dei parafulmini e dei trasformatori di misura, garantendo la sicurezza dell'operatore.
Parametri tipici: Gli intervalli di capacità vanno da 10pF-230pF (ad esempio, 90pF a 24kV), con tensione di tenuta di 68kV (frequenza di alimentazione) e 125kV (impulso di fulmine).
Istruzioni per l'uso
- La scarica parziale non deve superare 5pC a 1,1 volte la tensione nominale, se non diversamente specificato
- Conforme allo standard DL/T538-2006 (Dispositivo di indicazione della presenza di alta tensione)
- Dimensioni personalizzate disponibili su richiesta
- Proteggere il prodotto da danni, umidità e contaminazione
- Conforme allo standard JBT10305-2001 (Condizioni tecniche per l'isolatore a palo di materiale organico in apparecchiature ad alta tensione da 3,6kV-40,5kV)
Per installazioni inferiori a 100 metri o in aree ad alta quota, si prega di specificare nelle note dell'ordine.
