12kVAC 300pF Nucleo di Condensatore Ceramico ad Alta Tensione a Barra

12kVAC 300pF Nucleo di Condensatore Ceramico ad Alta Tensione a Barra

Marchio:	XIWUER
Numero di modello:	12 kV-300 pF
MOQ:	1
Prezzo:	Negoziabile
Termini di pagamento:	L/C, T/T
Capacità di fornitura:	8.000.000 all'anno

Detail Information

Descrizione del prodotto

Detail Information

Luogo di origine:

XIAN, CINA

Certificazione:

ISO9001,ISO14001,ISO45001

Tensione nominale:

12KVac

Capacità nominale (pF):

300

Intervallo di capacità nominale:

270~330

Resistere alla tensione ((In olio isolante):

52KVAC/5min

Scarico parziale:

13.2kVac≤10PC

Impulso di fulmine kV1.2/5μs:

Imballaggi particolari:

CARTONE

Capacità di alimentazione:

8.000.000 all'anno

Evidenziare:

Asta centrale per condensatore ceramico da 300pF

Asta centrale per condensatore ceramico da 12kVAC

Descrizione del prodotto

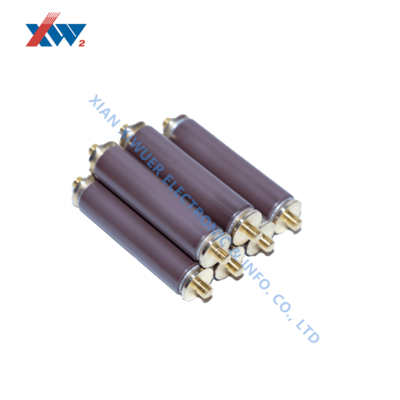

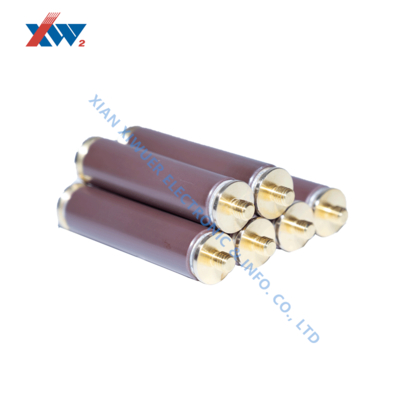

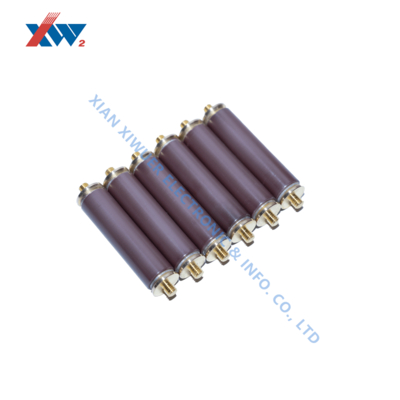

Barra del nucleo del condensatore ceramico ad alta tensione 12kVAC 300pF

Specifiche tecniche

Attributo	Valore
Tensione nominale	12kVAC
Capacità nominale (pF)	300
Intervallo di capacità nominale (Frequenza di prova 1kHz+20%, Tensione di prova: 1V+0.2V)	270~330
Tensione di tenuta (nell'olio isolante)	52kVAC/5min
Scarica parziale	13.2kVAC≤10pC
Impulso di fulmine kV1.2/5μs	75

Caratteristiche del prodotto

Barra del nucleo del condensatore ceramico ad alta tensione nominale a 12kVAC con capacità nominale di 300pF
Ampio intervallo di capacità: 270~330pF alle condizioni di prova
Eccellente tensione di tenuta: 52kVAC/5min in olio isolante
Bassa scarica parziale: ≤10pC a 13.2kVAC
Elevata resistenza all'impulso di fulmine: 75kV a 1.2/5μs

Aree di applicazione

Progettato per dispositivi di visualizzazione dal vivo in sistemi di alimentazione da 10kV-40.5kV, questo condensatore fornisce un'indicazione in tempo reale dello stato operativo di:

Conduttori ad alta tensione
Interruttori automatici (tipi SF6 e sottovuoto)
Scaricatori di sovratensione
Trasformatori di misura

Garantisce la sicurezza dell'operatore con parametri tipici tra cui intervalli di capacità da 10pF-230pF (ad esempio, 90pF a 24kV), tensione di tenuta di 68kV (frequenza di alimentazione) e 125kV (impulso di fulmine).

Istruzioni di installazione e utilizzo

PD non superiore a 5pC a 1,1 volte la tensione nominale senza istruzioni speciali. Rispettare lo standard DL/T538-2006 (Dispositivo di indicazione della presenza di alta tensione).

Le dimensioni possono essere personalizzate in base alle esigenze del cliente.

È richiesta un'attenzione particolare per prevenire danni al prodotto, esposizione all'umidità e contaminazione.

Conforme allo standard JBT10305-2001 (Condizioni tecniche per l'isolatore a palo di materiale organico nelle apparecchiature ad alta tensione da 3,6kV-40,5kV).

Per installazioni inferiori a 100 metri o in aree ad alta quota, si prega di specificare nelle note dell'ordine.

Certificazioni di prodotto
