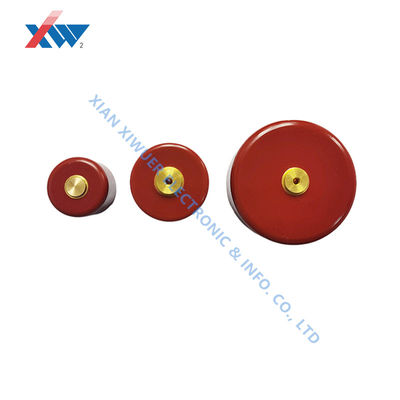

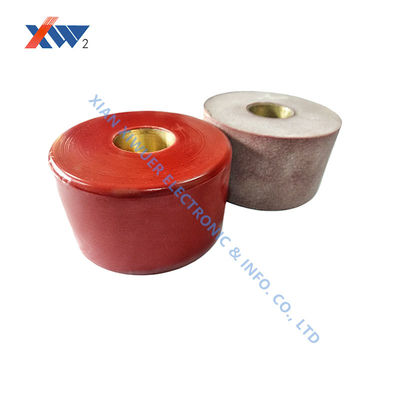

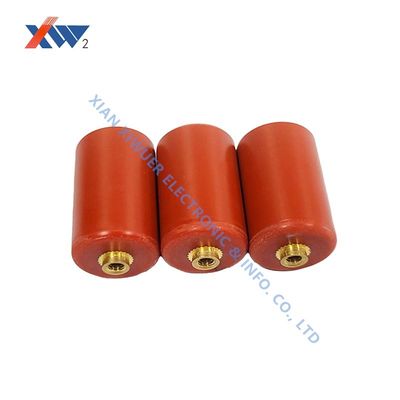

Capacitori a maniglia di porta ad alta frequenza in ceramica ad alta tensione

Condensatori e componenti ad alta tensione, componenti ad alta tensione//Condensatori a maniglia
Questi condensatori ceramici ad alta tensione sono realizzati da un dielettrico ceramico e vengono poi incapsulati in resina epossidica.con una profondità di filo di 4 mm.

With capacitance values starting at 280pF (A picofarad ‘pF’ is one trillionth of a Farad) and then rising up to 8000pF and DC (Direct Current) voltage ratings from 10kV to 50kV depending on the model chosen.

Come condensatori ad alta potenza sono progettati per applicazioni che richiedono un basso fattore di dissipazione e un coefficiente di tensione ridotto,hanno eccellenti caratteristiche di temperatura, una scarica parziale bassa e una grande capacità.

L'intervallo di temperatura di funzionamento dei condensatori è compreso tra -20 e +85°C con un coefficiente di temperatura di -4700 ± 1000 ppm/°C.

La resistenza di isolamento deve essere misurata con 1000 V di corrente continua entro 60 ±5 secondi dalla ricarica.

Alcune applicazioni comuni sono:
Laser a gas
Forniture di alimentazione HV a corrente continua
Altri dispositivi per il controllo delle radiazioni
Sistemi di distribuzione della tensione
Microscopi elettronici
Sincroscopi
Macchine per rivestimento elettrostatico
