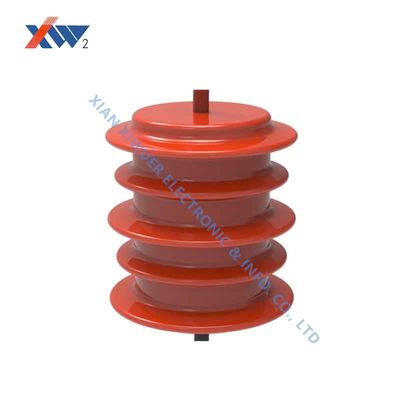

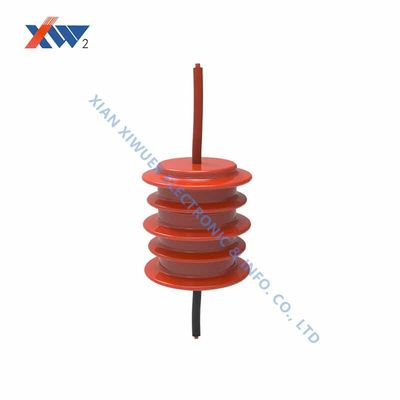

Unità sensore di linea in tensione del trasformatore dell'interruttore automatico di misurazione del rilevatore di tensione capacitivo da 12 KV

Trasformatore di conteggio di sequenza di fase di OEM/ODM 10KV/12KV utilizzato nei gabinetti di griglia dell'anello, interruttori

Introduzione

Il trasformatore capacitivo del tester e della protezione di tensione è un trasformatore elettronico progettato secondo il principio di capacità che divide la tensione, che è ampiamente usata negli insiemi completi di attrezzatura quali i commutatori sulle colonne 12KV, sui gabinetti di griglia dell'anello, sugli interruttori, ecc., da usare in funzione della misura di tensione di sequenza di fase.

Parametri elettrici

• Accuratezza del tempo variante di rapporto di tensione 8~12KV: 3P;

• Valutazione di rapporto di tensione di sequenza di fase: 10/√3 CHILOVOLT /3.25/ √3 V

• Accuratezza del tempo variante di rapporto di tensione 8~12KV: 0,5;

• Ambientale resista alla temperatura: -40 °C ~ °C +70;

• Frequenza nominale: 50HZ;

• Carico nominale: 5.1MΏ;

• Tensione nominale del sistema: 10KV/12KV;

• Scarico parziale: 5PC

• Resista alla tensione: CA 42KV per due minuti;

• Scossa del fulmine: 75KV 15 volte ciascuna;

• Frequenza industriale: 48KV/1min

Principi elettrici

1. Questa serie di prodotti è basata per principio di divisione capacitiva di tensione. Un gruppo di condensatori è impiantato in ogni trasformatore allo stesso tempo ed il trasformatore è utilizzato per misurare;
2. Combini insieme i tre trasformatori come funzione di conteggio trifase;
3. Secondo le indicazioni dello schema circuitale del prodotto, i uA, Ub, Uc sono misura trifase, il condensatore a bassa tensione è stato costruito nel trasformatore e l'uscita del segnale esterno può direttamente essere collegata (il cavo schermato il due-centro, l'un centro sta collegando e l'altro è segnale. uscita)

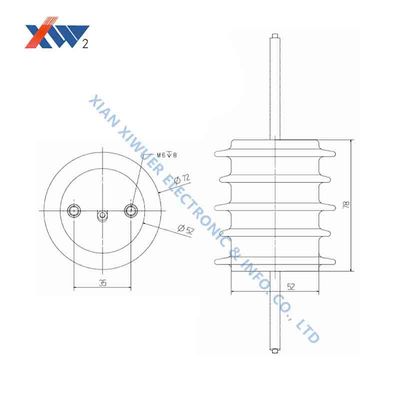

1. Diametro: 78mm; Altezza: 120mm;
2. Lato ad alta tensione dell'input: vite M8*8mm;
3. Lato dell'uscita di bassa tensione: 1 viti collegante e 2 di riparazione: M10*12.5mm; Vite zero del segnale di sequenza di fase e di sequenza: M6*6mm; 4, profondità sparsa: 8.5mm
